Gewindeschneiden

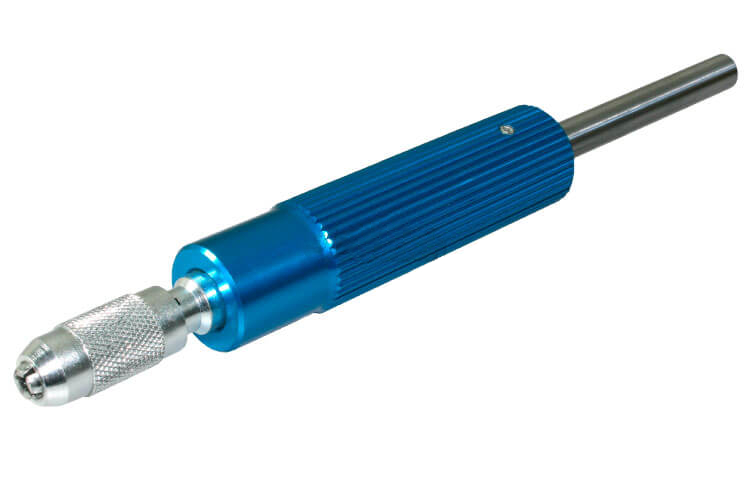

Ideales Werkzeug für das gefühlvolle Schneiden eines Gewinde mittels eines Gewindebohrers auf einer Drehmaschine. Das hintere Stück Rundmaterial wird in das Bohrfutter des Reitstocks eingespannt. Der Griff mit dem Gewindebohrer wird bis in die Kernbohrung des im Drehfutter eingespannten Werkstückes geschoben. Wenn der Gewindebohrer gefasst hat, hält man den auf dem Rundmaterial dreh- und schiebbaren Griff solange fest, bis die gewünschte Gewindetiefe erreicht ist. Nun wird der Griff losgelassen. Der Griff mit dem Gewindebohrer dreht sich mit dem Werkstück mit und der Gewindebohrer kann so nicht abbrechen. Wenn die Drehrichtung der Drehmaschine umgeschaltet wird und der Griff festgehalten wird, schraubt sich der Gewindebohrer aus dem Gewinde. Halter aus eloxiertem Aluminium für die Aufnahme von Gewindebohrer bis M3.

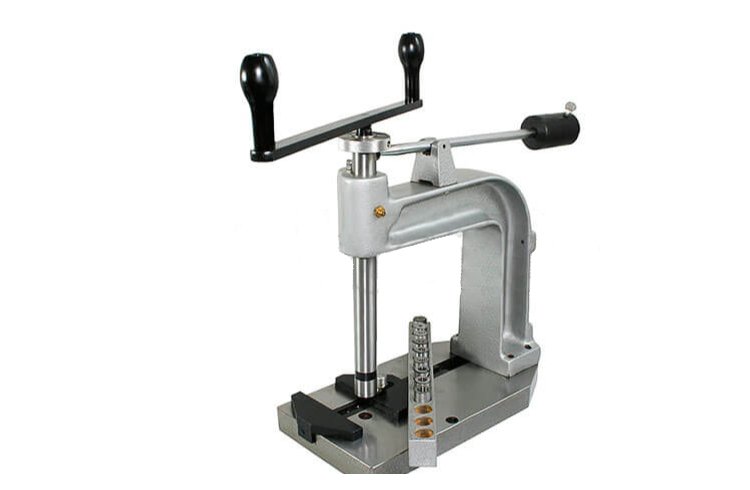

Stabile Vorrichtung aus Gusseisen für das exakte winkelige Ansetzen und Schneiden eines Gewindes, fein geschliffener Grundplatte, 2 Befestigungsbohrungen, verstellbare Werkstückhalterung, geschliffene Spindel für die Aufnahme von Gewindebohrer-Wechseleinsätzen. Wechselsätze mit Vierkantaufnahme und Klemmschraube. Abmessung des Grundkörper (H x B x T): ca. 330 x 170 x 320 mm Arbeitsfläche 260 x 170 mm Ausladung bis Spindelmitte: 190 mm maximal Werkstückhöhe: 195 mm Wechseleinsätze: 9 Stück Gewicht: 17 kg Aufnahmemaße der Wechseleinsätze für Gewindebohrer: Nr. / rund/vierkant: 3 / 2,3 / 1,8 mm 4 / 2,5 / 2,0 mm 5 / 4,0 / 3,2 mm 6 / 4,5 / 3,6 mm 8 / 6,8 / 5,0 mm 9 / 7,1 / 5,6 mm 10 / 8,0 / 6,3 mm 11 / 8,0 / 6,6 mm 12 / 9,0 / 7,1 mm

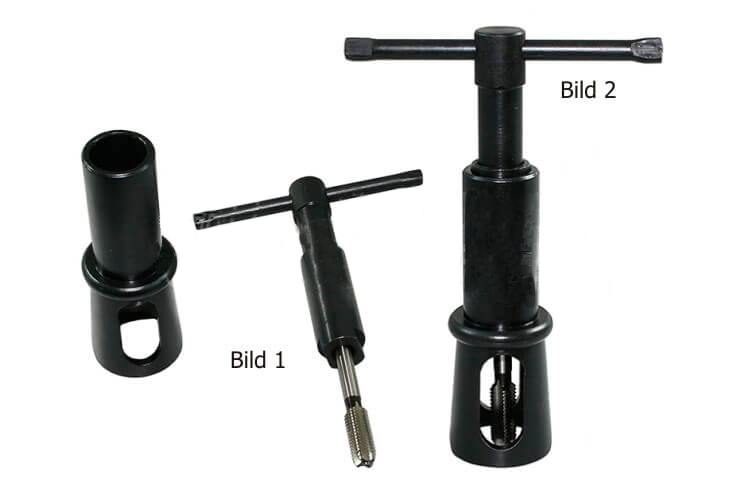

Gewindebohrvorrichtung für das rechtwinkelige Ansetzen und Schneiden von Gewinde mit einem Gewindebohrer auf flachen und runden Werkstücken. Spannbereich des Spannfutter: Gewindebohrer M3 - M10. Der abgebildete Gewindebohrer gehört nicht mit zum Lieferumfang.

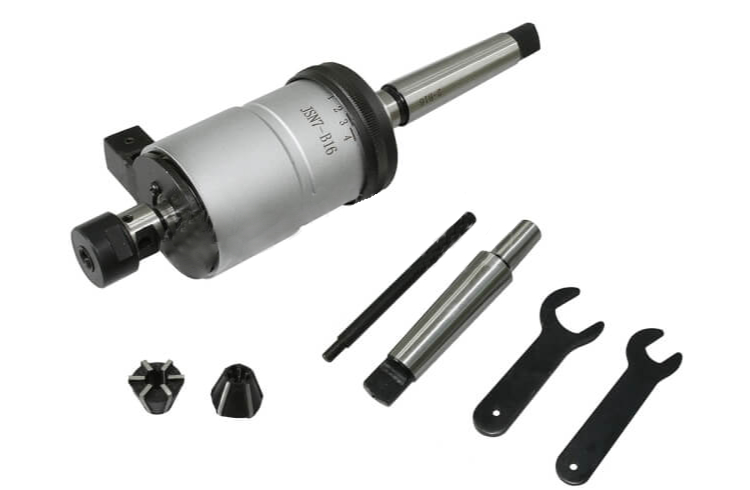

Gewindeschneidapparat für den Einsatz an Bohr- und Fräsmaschinen mit Morsekegel MK oder J33 Aufnahme. Stufenlos einstellbare Rutschkupplung, Drehrichtungswechsel und Schnellrücklauf bei Umkehrung der Vorschubrichtung durch Planetengetriebe, 2 flexiblen Spannzangen für die Aufnahme der Gewindebohrer. Lieferumfang: Gewindeschneidapparat, 2 Kegeldorne, 2 Spannzangen, 2 Spannschlüssel, Stange (Mitdrehsicherung). Gewindeschneidapparat M2 - M7: Für Gewinde: M2 -M7 Kegeldorne: MK2-J33 / MK3-J33 Gewindeschneidapparat M5 - M12: Für Gewinde: M5 -M12 Kegeldorne: MK3-B16 / MK4-B16 Abbildung zeigt den Gewindeschneidapparat M2 - M7 Abmessungen hier.

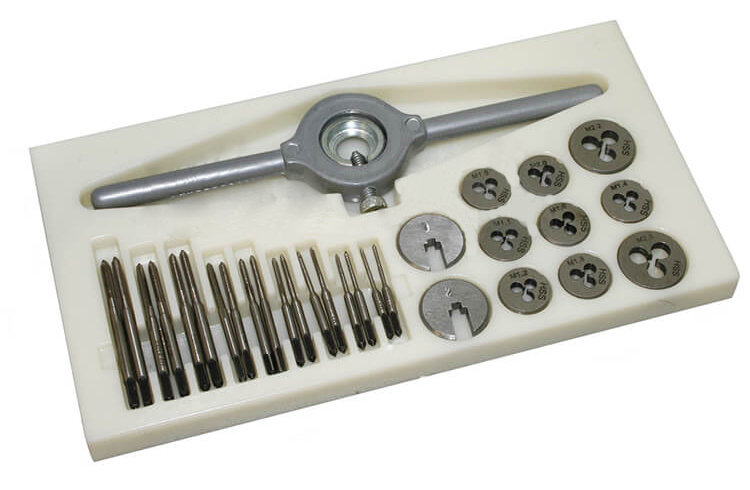

30-teiliger HSS Gewindeschneidsatz für die Herstellung von Gewinde M1 - M1,1 - M1,2 - M1,4 - M1,6 - M1,8 - M2 - M2,2 - M2,5. Lieferumfang: 18 Gewindebohrer (9 Vor- und 9 Fertigschneider) 9 Schneideisen 1 Schneideisenhalter mit 3 Adapterstücke, 2 davon für das Aufnehmen der Gewindebohrer 1 Kunststoffbox Beispielvideo hier.

31-teiliger HSS Gewindeschneidsatz für die Herstellung von Gewinde M3 - M4 - M5 - M6 - M8 - M10 - M12. Lieferumfang: 21 Gewindebohrer (Jeweils 7 Vor-, Nach- und Fertigschneider) 7 Schneideisen Schneideisenhalter, Windeisen, Gewindelehre, Schraubendreher, Metallbox.

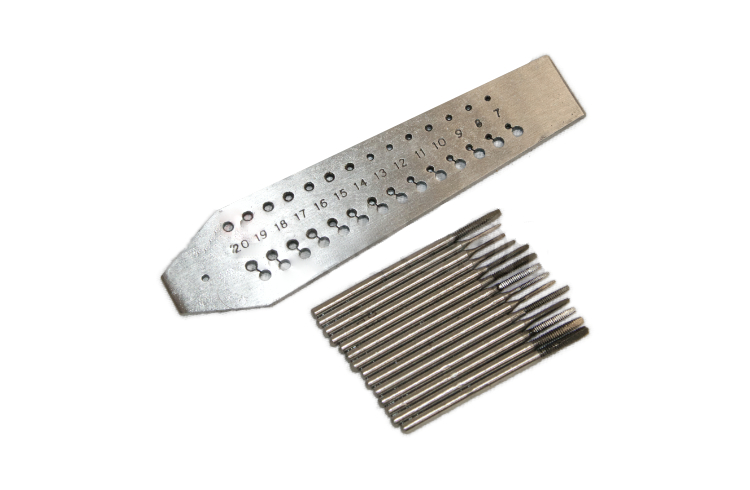

Gewindeschneidsatz aus Werkzeugstahl mit 14 Gewindebohrern, Gewindeschneidplatte. Gewindegrößen: M0,7 bis M2,0 um jeweils 1/10 steigend.

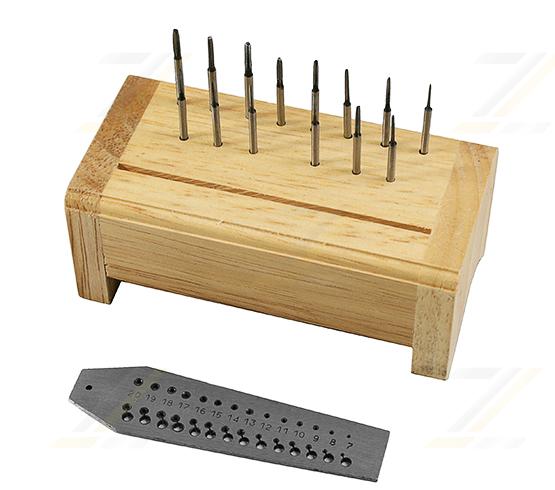

Gewindeschneidsatz aus Werkzeugstahl mit 14 Gewindebohrern, Gewindeschneidplatte und Holzbank. Gewindegrößen: M0,7 bis M2,0 um jeweils 1/10 steigend.

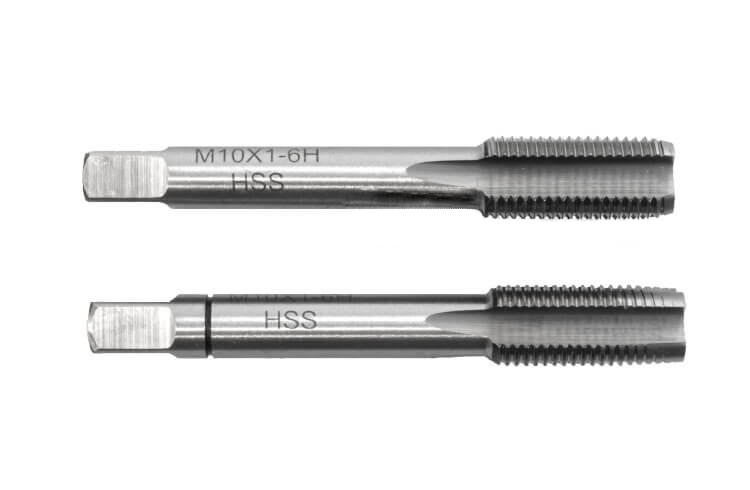

2-teiliger HSS Gewindebohrer-Satz, Feingewinde geschliffen, DIN 2181 Technische Informationen hier.

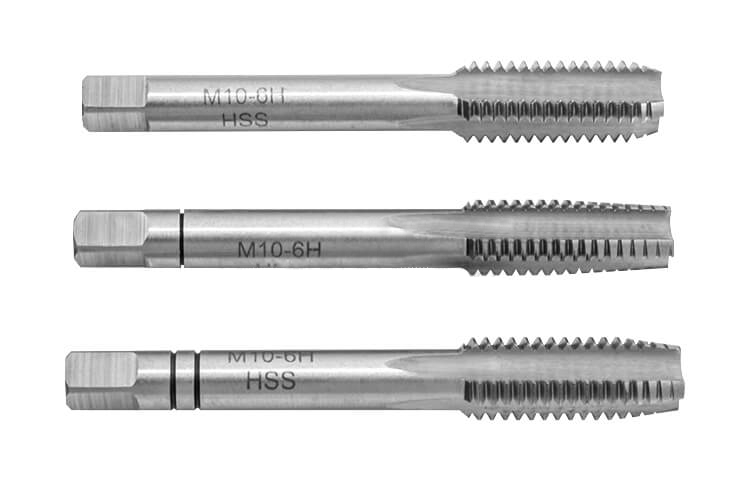

3 teilige HSS Handgewindebohrersätze nach DIN 352. Geschliffenes Gewinde, hinterschliffene Flanken. Bestehend aus Vor-, Mittel- und Nachschneider. Technische Informationen hier.

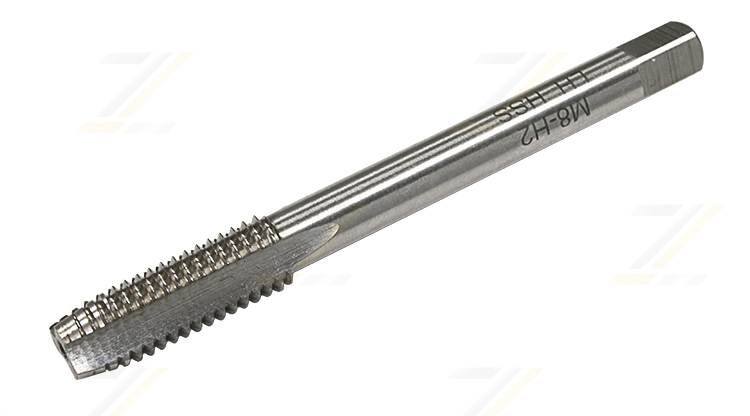

HSS Maschinengewindebohrer Linksgewinde nach DIN 371, spiralgenutet, geschliffenes Gewinde. Technische Informationen hier.

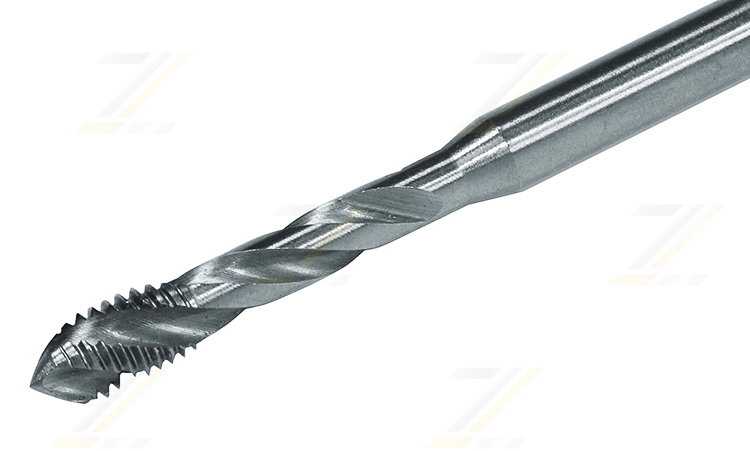

HSS Maschinengewindebohrer Form E, DIN 376, spiralgenutet, für Grundloch Technische Informationen hier.

HSS Gewindebohrer gerade Nutung, Feingewinde, DIN 374 für Grundloch. Technische Informationen hier.

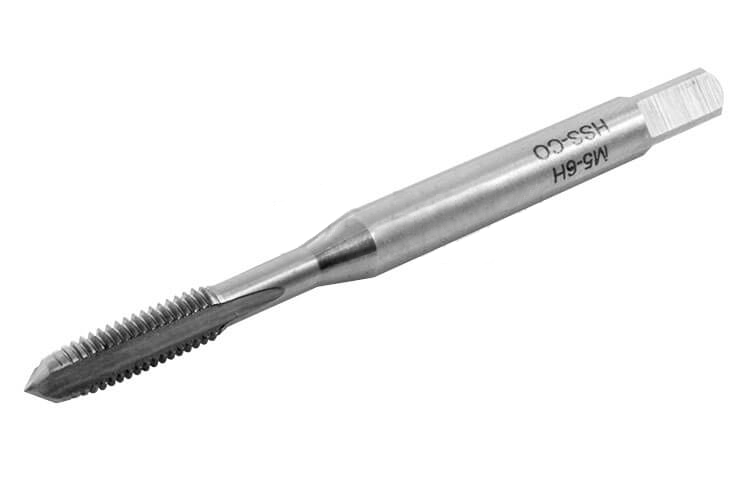

HSS-Co -kobaltlegierter- Maschinengewindebohrer nach DIN 371. Geschliffenes Gewinde, mit Schälanschnitt, hinterschliffene Flanken, für Durchgangsloch. Technische Informationen hier.

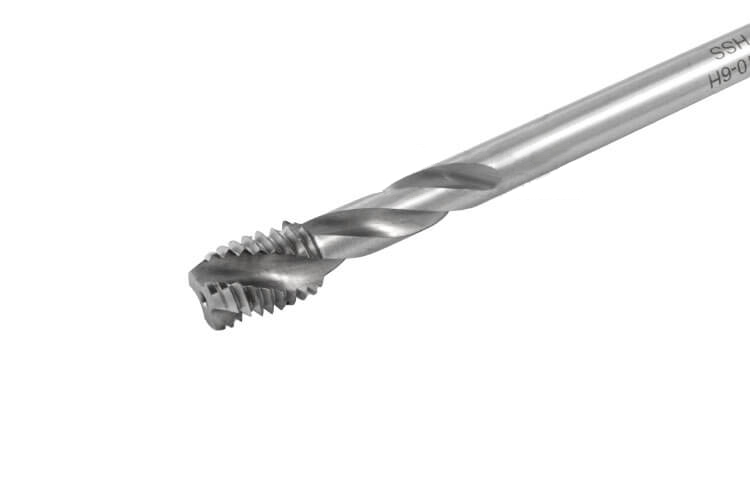

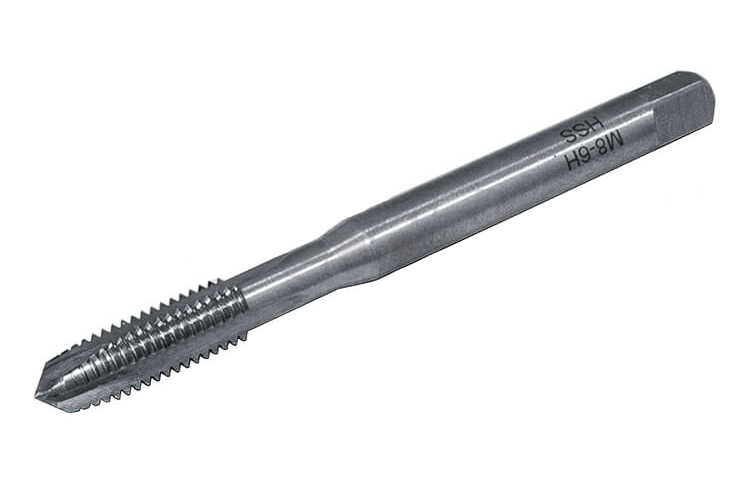

HSS Maschinengewindebohrer nach DIN 371, spiralgenutet, geschliffenes Gewinde. Technische Informationen hier.

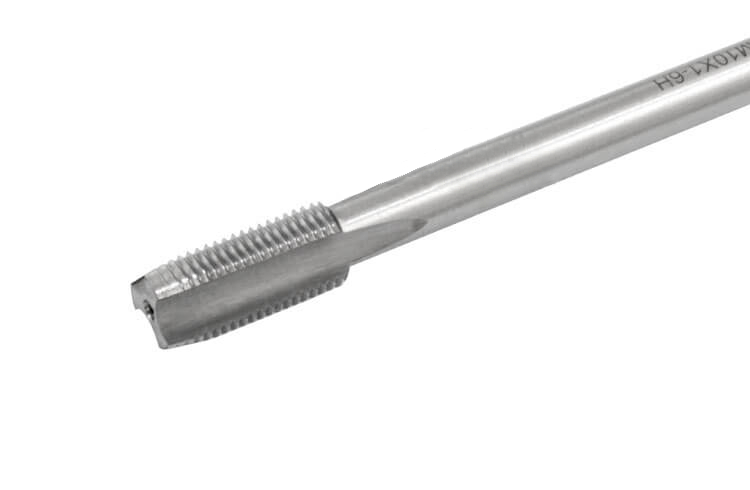

HSS Maschinengewindebohrer nach DIN 371 geschliffenes Gewinde, mit Schälanschnitt, hinterschliffene Flanken. Lieferung erfolgt in Kunststoffkästchen. Technische Informationen hier.

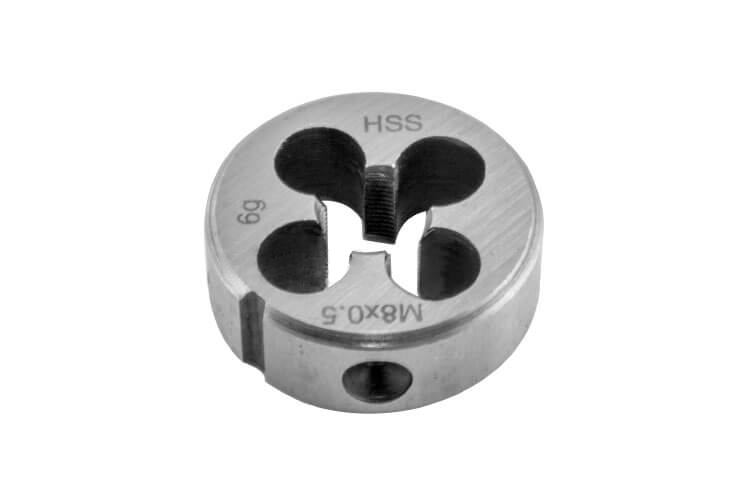

HSS Schneideisen Feingewinde, DIN 223 Technische Informationen hier.

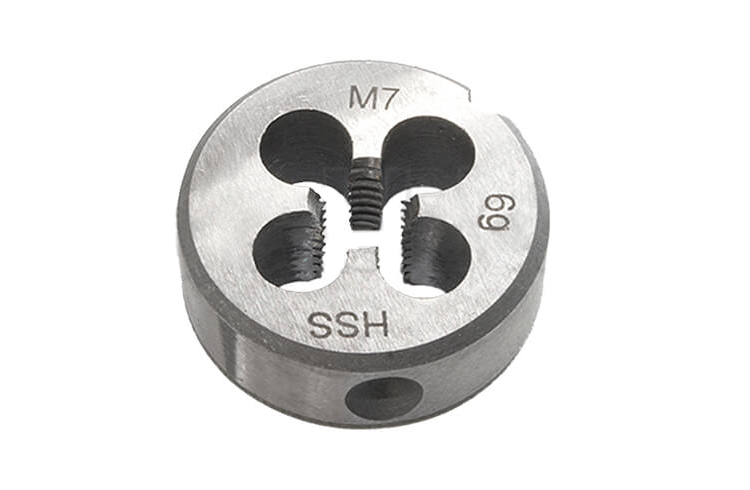

HSS Schneideisen nach DIN 223 Technische Informationen hier.

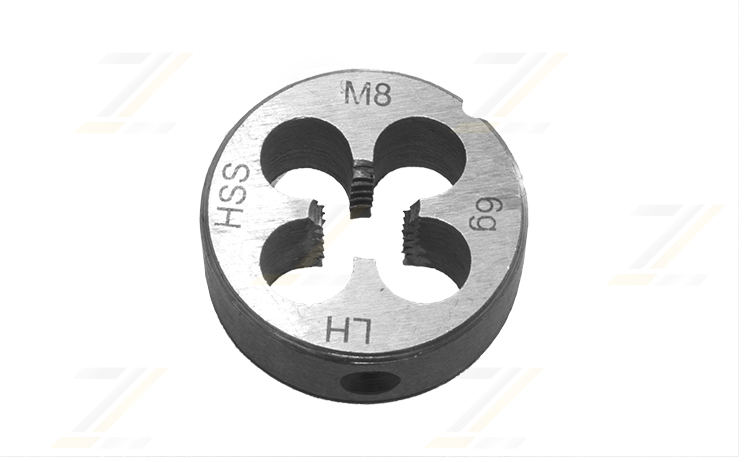

HSS Schneideisen Linksgewinde nach DIN 223 Technische Informationen hier.

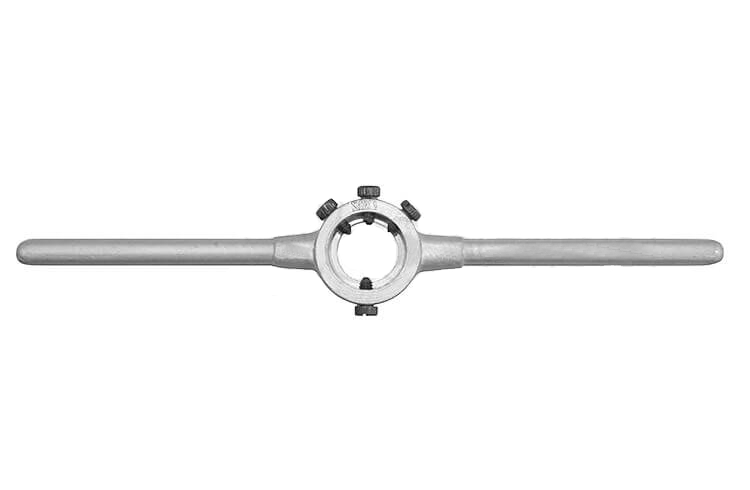

Schneideisenhalter. DIN 225. Körper aus Zinkdruckguß. Aufnahme 16 x 5 mm für M1 - 2,6 / Länge 175 mm Aufnahme 20 x 5 mm für M3 - 4 / Länge 200 mm Aufnahme 20 x 7 mm für M5 - 6 / Länge 200 mm Aufnahme 25 x 9 mm für M7 - 9 / Länge 220 mm Aufnahme 30 x 11 mm für M10 - 11 / Länge 270 mm

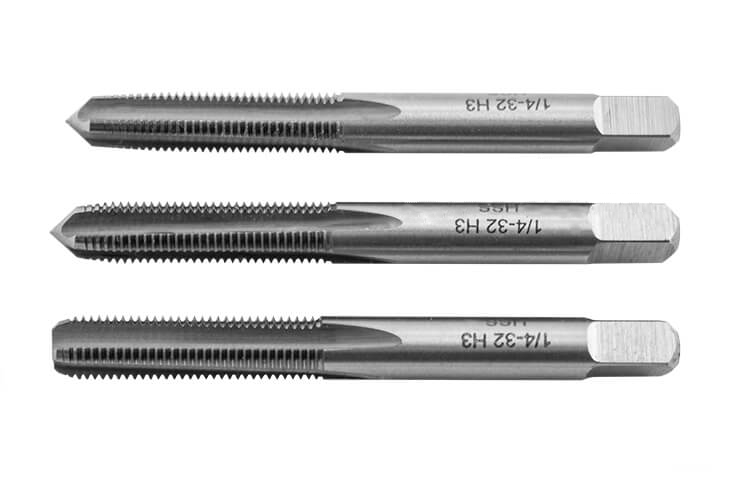

- 3-teiliger HSS Handgewindebohrer Satz - amerikanisches Extra-Feingewinde ANSI B1.1 Gewinde: UNEF 1/4" x 32G Schaftdurchmesser: 6,5 mm Vierkant Querschnitt 4,7 mm

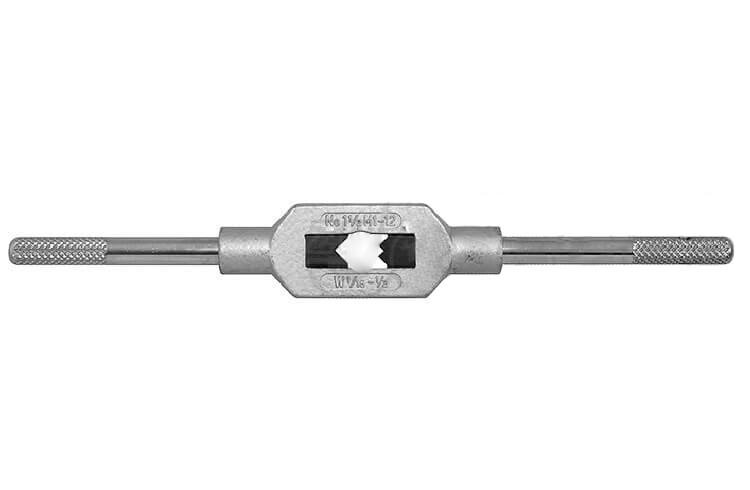

Windeisen nach DIN 1814. Körper aus Zinkdruckguss. Spannbacken gehärtet. "für" = Gewindebohrergröße
