1 Paar 1-2-3 Blöcke Parallelblöcke für Anreiß-, Fräs- und Schleifarbeiten. Paarweise geschliffen. - Gehärtet HCR 56 - 60 - Parallelität 0,005 mm - Flächen 0,005 mm - Abmessungen 25 x 50 x 75 mm - Bohrungen M10 Gewinde

Index Teilapparat mit Repetiereinrichtung und Zangenspanneinrichtung, Grauguss mit geschabten Standflächen, horizontal und vertikal verwendbar, mögliche Index-Teilung: 2, 3, 4, 6, 8, 12 und 24, Index wählbar und über Repetiereinrichtung abrufbar, Spindelaufnahme innen für 5C Spannzangen, Außengewinde des Spindelkopfes 2-1/4” x 8`, Bauhöhe (horizontal, nur Körper) ca. 170 mm,vertikal ca. 200 mm, Spitzenhöhe 100 mm, Nutbreite der Befestigungsnuten 14 mm, Abstand Mittelpunkt/Mittelpunkt horizontal/vertikal 110 / 165 mm. Lieferung mit Betriebsanleitung und Prüfprotokoll in englisch. Gewicht: ca. 11,5 kg

5C Notfall-Spannzange aus Kunststoff für die individuelle Bearbeitung. Aufbohrung bis 28 mm möglich.

Spannzangenhalter für 5C Spannzangen, horizontal und vertikal einsetzbar, Spitzenhöhe 64 mm, Schnellspannvorrichtung mittels Hebel, geschliffene Aufspann- und Anschlagflächen. Maximale Abweichung zur Grundfläche horizontal und vertikal: 0,02 mm. Lieferung erfolgt ohne die abgebildete Spannzange.

2-teiliger Spannzangenhalter für 5C Spannzangen, Blockhöhe 44,4 mm, Spitzenhöhe 22,2 mm, Schnellspannvorrichtung und 2 Spannringe, geschliffene Aufspann- und Anschlagflächen. Lieferung erfolgt ohne die abgebildete Spannzange.

Spannzangensatz mit 11 5C Spannzangen. Spannquerschnitt: vierkant 3 - 4 - 5 - 6 - 8 - 10 - 12 - 14 -16 - 18 - 20 mm Rundlaufgenauigkeit: 0,012 mm. Härte HRC: 55 - 60.

Drehfutter, Guss geschliffen, Futteraufnahme DIN 6350, zentrisch spannend, mit je 1 Satz gehärteten und geschliffenen Dreh- und Bohrbacken und Spannschlüssel. Aufnahmeflansch und Futter sind verschraubt. Spannbereiche der Dreibackendrehfutter finden Sie hier.

Flansch für 3-Backen Drehfutter mit MK2 / M10 Aufnahme. Hinweis: Der Flansch hat ein Übermass (D1=ca.0,5 mm), dieser muss entsprechend dem Futter auf der Drehmaschine angepasst werden. Abmessungen finden Sie hier.

Flansch für 4-Backen Drehfutter mit MK2 / M10 Aufnahme. Hinweis: Der Flansch hat ein Übermass (D1=ca.0,5 mm), dieser muss entsprechend dem Futter auf der Drehmaschine angepasst werden. Abmessungen finden Sie hier.

Index Teilapparat aus Stahlguss für die Aufnahme von 5C Spannzangen. Teilung über 360° in 1° Schritten. Spitzenhöhe 70 mm, Gesamthöhe 135 mm, Breite 125 mm, Gesamtlänge (ohne Kurbel) 205 mm. Gewicht 5,7 kg.

Kreuztisch aus Aluminium, nachstellbare Schwalbenschwanzführung, Millimeterskala am Tisch, mitlaufende Spindelabdeckung, inkl. Aufspannset. Leichtgängige Kurbeldrehung durch kugelgelagerte Spindel. Tischfläche: 330 x 95 mm mit 3 T-Nuten 8 mm. Skalen: verstellbar, 50 Teilstriche a 0,03 mm Verstellweg X: 190 mm Verstellweg Y: 67 mm Abmessungen-ohne Kurbelgriffe: (BxTxH) 370 x 220 x 80 mm Der Kreuztisch ist passend für unsere Bohrmaschinen: TB24= Best.-Nr. 89900870 / 89900840 TB48= Best.-Nr. 89900850 TB68= Best.-Nr. 89900940

Kreuztisch aus Stahlguss, Tischaufspannfläche 225 x 175 mm, 2 T-Nuten 12 mm, Schwalbenschwanzführungen einstellbar, mattverchromte verstellbare Skalen, 1 Umdrehung 2 mm, 1 Teilstrich 0,01 mm, Verstellbereich (ca.) X-Achse 130 mm, Y-Achse 90 mm, Aufspannleiste mit Befestigungsnuten, Abmessung -ohne Kurbelgriffe- Breite 280, Tiefe 230 und Höhe 110mm. Gewicht ca. 16000 g. Abmessungen Unterseite hier. Hinweis Die Farbe kann je nach Verfügbarkeit zwischen blau und schwarz variieren.

Kreuztisch aus Stahlguss, drehbar, Tischaufspannfläche 225 x 175 mm, 2 T-Nuten 12 mm, einstellbare Schwalbenschwanzführungen, mattverchromte verstellbare Skalen, 1 Umdrehung 2 mm, 1 Teilstrich 0,01 mm, Verstellbereich (ca.) X-Achse 130 mm, Y-Achse 130 mm, 12 mm Befestigungsnuten / Abstand 190 mm (Mitte/Mitte), Abmessung -ohne Kurbelgriffe- Breite 270 Tiefe 280 und Höhe 140 mm. Gewicht ca. 19000g. Hinweis Die Farbe kann je nach Verfügbarkeit zwischen blau und schwarz variieren.

Kreuztisch aus Stahlguss, drehbar, Tischaufspannfläche 330 x 220 mm, 3 T-Nuten 12 mm, einstellbare Schwalbenschwanzführungen, mattverchromte verstellbare Skalen, 1 Umdrehung 2 mm, 1 Teilstrich 0,01 mm, Verstellbereich (ca.) X-Achse 170 mm, Y-Achse 120 mm, 32 mm Befestigungsnuten, Abmessung Grundplatte (BxT) 260 x 280 mm, Abmessung -ohne Kurbelgriffe- Breite 380 Tiefe 320 und Höhe 155 mm. Gewicht ca. 28000g Der Versand erfolgt aufgrund der Beschaffenheit des Artikels nur per Spedition.

Magnetspannplatte mit Permanent-Magnet, ideal für Gravier-, Flächen- und Erodiermaschinen. Haltekraft 14 kg/cm, Lamellenbreite 1 und 4 mm, 2 höhenverstellbare Anschlagleisten, Spannfläche 250 x 125 mm, Bauhöhe 51 mm. Lieferung erfolgt mit Befestigungssatz.

Das Null Einstellgerät -mit Magnet- ermöglicht das schnelle Bestimmen des Nullpunktes bzw. Referenzpunktes der Z-Achse an der Fräsmaschine. Lieferung inkl. Holzkasten. Genauigkeit 0,01 mm Abmessungen: 50 x 50 x 50 mm

Parallelunterlagen aus gehärteten Stahl und paarweise feingeschliffen, Parallelität: +/- 0,005 mm Länge: 100mm Paare: 9 Breite: 4 mm Höhe pro Paar: 10, 14, 18, 22, 26, 30, 34, 38, 42 mm.

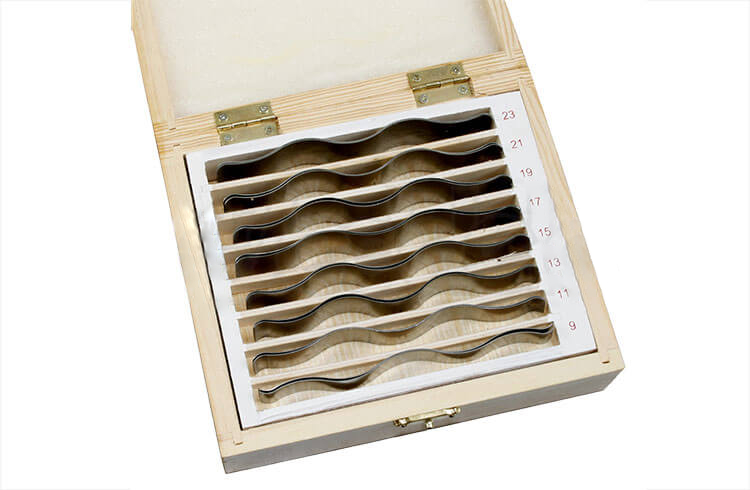

Parallelunterlagen aus gehärtetem Federstahl, gewellte Form paarweise geschliffen, Parallelität: +/- 0,01 mm Länge: 116 mm Paare: 8 Breite: 0,5 mm Höhe pro Paar: 9, 11 ,13, 15, 17, 19, 21, 23 mm

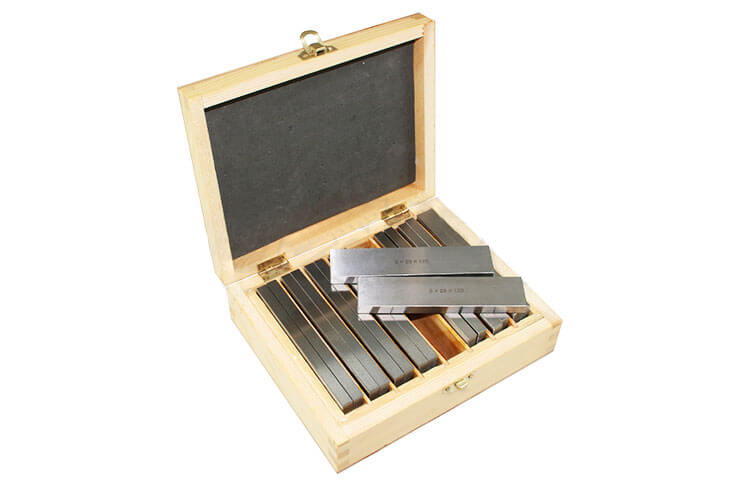

Parallelunterlagen aus gehärteten Stahl und paarweise feingeschliffen. Parallelität: +/- 0,005 mm Länge: 120 mm Paare: 8 Breite: 8 mm Höhe pro Paar: 12, 17, 22, 25, 28, 32, 36, 38 mm.

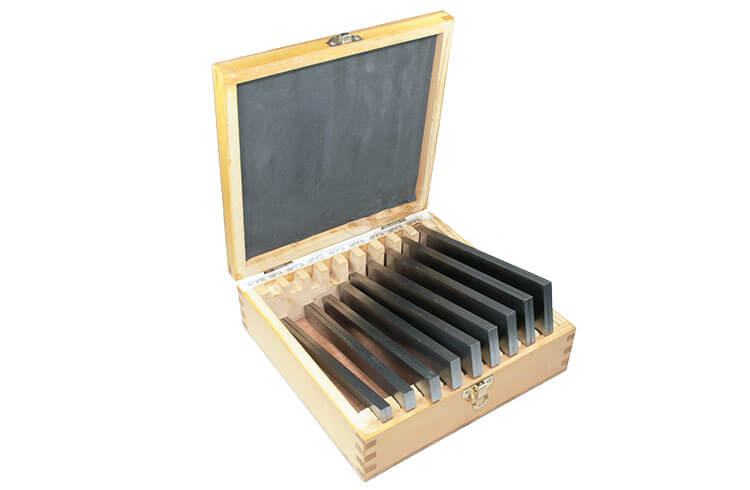

Parallelunterlagen aus gehärteten Stahl und paarweise feingeschliffen, Parallelität: +/- 0,005 mm Länge: 160 mm Paare: 9 Breite: 4 mm Höhe pro Paar: 10, 14, 18, 22, 26, 30, 34, 38, 42 mm.

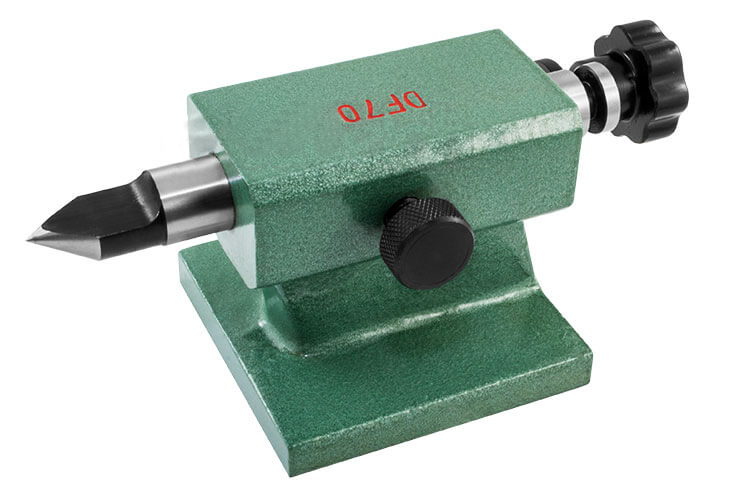

Reitstock aus Stahlguss für Index Teilapparat. Spitzenhöhe 70 mm, Verstellbereich 32 mm, Gesamthöhe 88 mm, Breite 100 / 57 mm, Gesamtlänge Grundkörper 100 mm. Gewicht 3,3 kg.

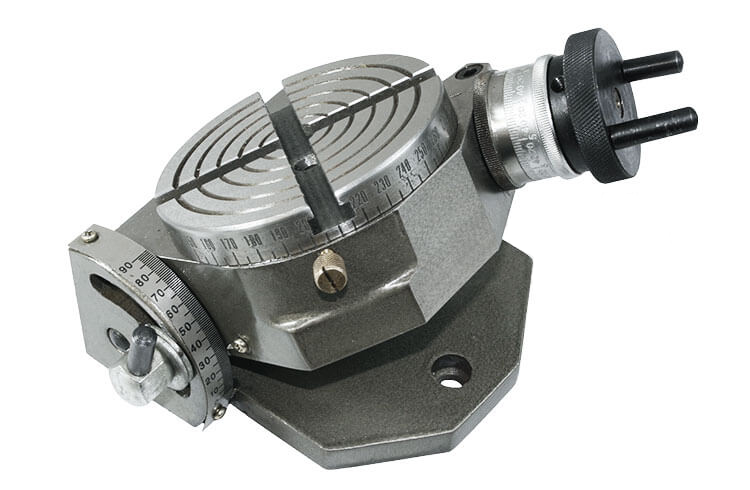

Rundtisch aus Grauguss mit geschliffenen Flächen, Tisch 90° kippbar, feststellbar und Gradskala. Untersetzung Kurbel/Tisch: 36:1 Kurbelskala: 1 Teilstrich = 10 Minuten Spannbohrung Körper: 10 mm T-Nutenbreite, Tisch: 8 mm Abmessungen o. Kurbel: 130 x 145 x 65 mm Bohrung Tischmitte: 5/16", 18 Gang/inch

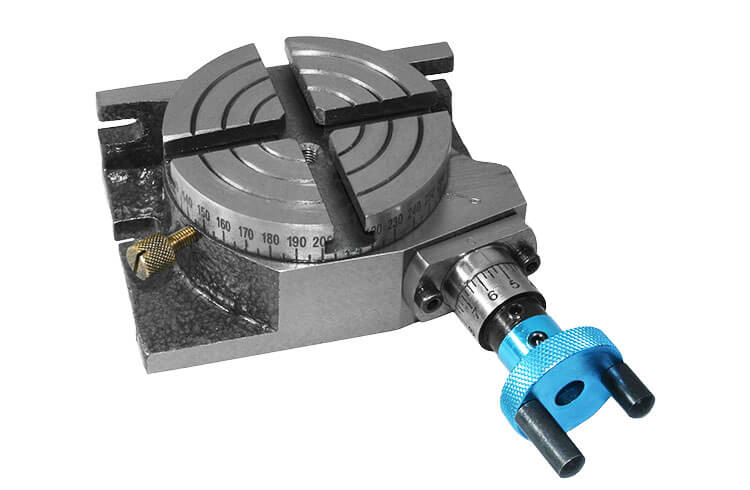

Rundtisch aus Grauguss mit geschliffenen Flächen, horizontal und vertikal einsetzbar, feststellbarer kugelgelagerter Tisch, verstellbare Kurbelskala mit Minutenteilung. Tischdurchmesser: 80 mm Untersetzung Kurbel/Tisch: 36:1 Kurbelskala: 1 Teilstrich = 15 Minuten Spannnutenbreite, Körper: 8 mm, Lochabstand 90 mm T-Nutenbreite, Tisch: 8 mm Abmessungen o. Kurbel: 108 x 85 x 43 mm

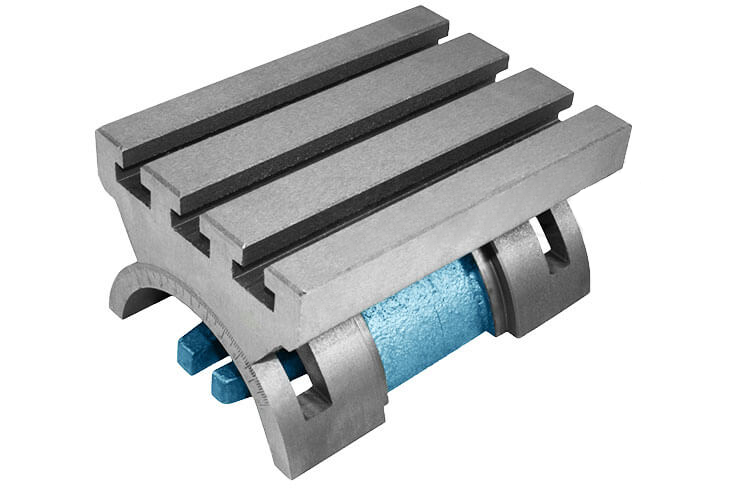

Massive stabile Graugussausführung, Aufspanntisch und Unterseite geschliffen. Winkelverstellung: je Seite 45° Tischabmessung: 178 x 127 mm T-Nuten: 12mm Tischhöhe: 95 mm Gewicht: ca. 7,4 kg
