Fräsen

Sechskantmutter mit Bund. Norm: DIN 6331 Material: Stahl brüniert Eine detaillierte Tabelle mit den Abmessungen finden Sie hier.

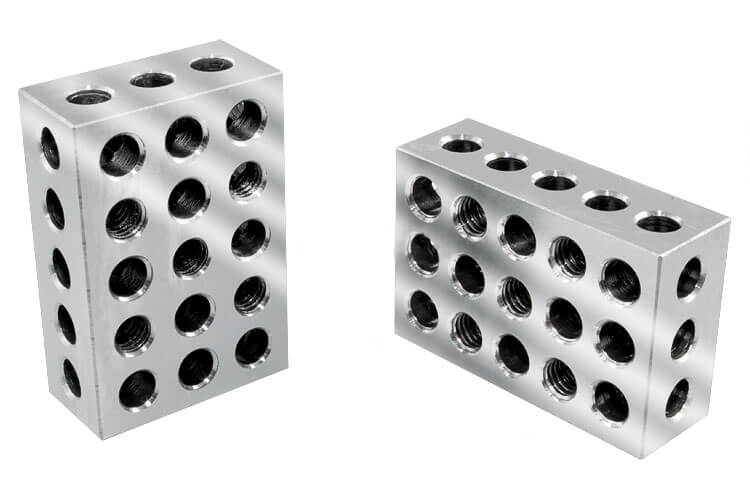

1 Paar 1-2-3 Blöcke Parallelblöcke für Anreiß-, Fräs- und Schleifarbeiten. Paarweise geschliffen. - Gehärtet HCR 56 - 60 - Parallelität 0,005 mm - Flächen 0,005 mm - Abmessungen 25 x 50 x 75 mm - Bohrungen M10 Gewinde

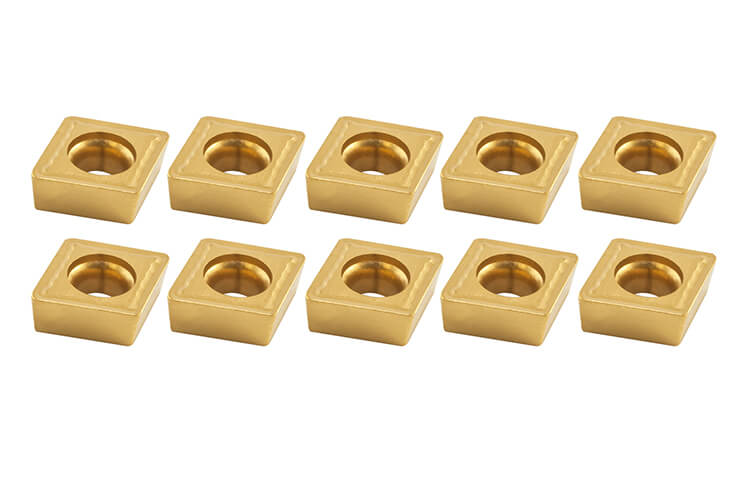

Norm/Kurzbezeichnung: CCMT090304 10 Stück Auch passend für Ausdrehkopf Art.-Nr.: 89900931

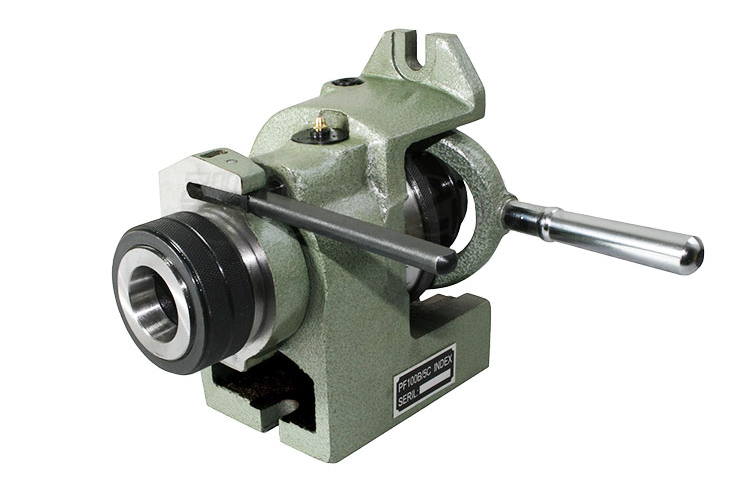

Index Teilapparat mit Repetiereinrichtung und Zangenspanneinrichtung, Grauguss mit geschabten Standflächen, horizontal und vertikal verwendbar, mögliche Index-Teilung: 2, 3, 4, 6, 8, 12 und 24, Index wählbar und über Repetiereinrichtung abrufbar, Spindelaufnahme innen für 5C Spannzangen, Außengewinde des Spindelkopfes 2-1/4” x 8`, Bauhöhe (horizontal, nur Körper) ca. 170 mm,vertikal ca. 200 mm, Spitzenhöhe 100 mm, Nutbreite der Befestigungsnuten 14 mm, Abstand Mittelpunkt/Mittelpunkt horizontal/vertikal 110 / 165 mm. Lieferung mit Betriebsanleitung und Prüfprotokoll in englisch. Gewicht: ca. 11,5 kg

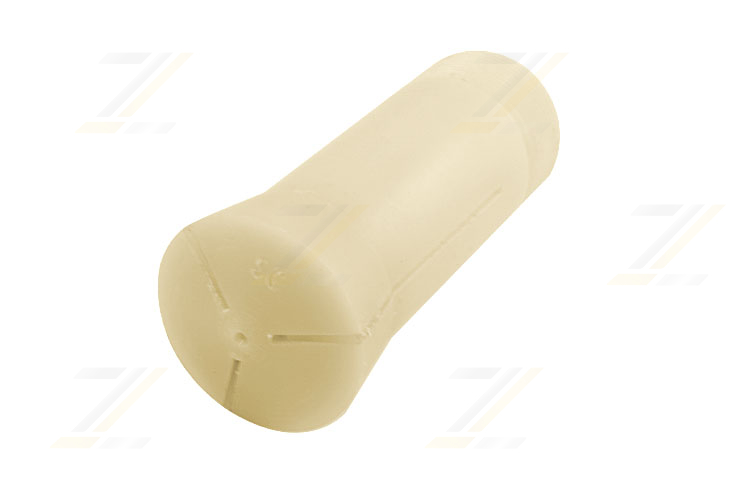

5C Notfall-Spannzange aus Kunststoff für die individuelle Bearbeitung. Aufbohrung bis 28 mm möglich.

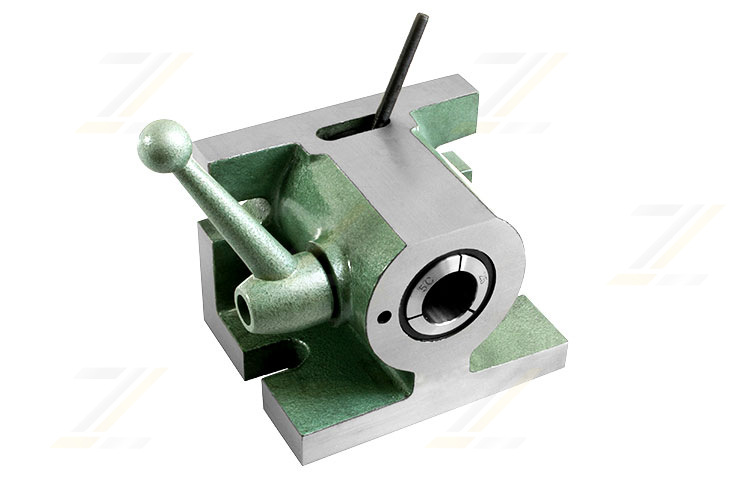

Spannzangenhalter für 5C Spannzangen, horizontal und vertikal einsetzbar, Spitzenhöhe 64 mm, Schnellspannvorrichtung mittels Hebel, geschliffene Aufspann- und Anschlagflächen. Maximale Abweichung zur Grundfläche horizontal und vertikal: 0,02 mm. Lieferung erfolgt ohne die abgebildete Spannzange.

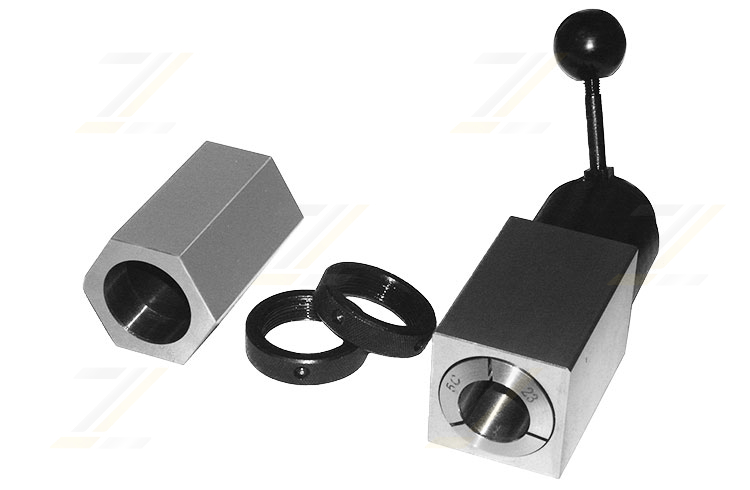

2-teiliger Spannzangenhalter für 5C Spannzangen, Blockhöhe 44,4 mm, Spitzenhöhe 22,2 mm, Schnellspannvorrichtung und 2 Spannringe, geschliffene Aufspann- und Anschlagflächen. Lieferung erfolgt ohne die abgebildete Spannzange.

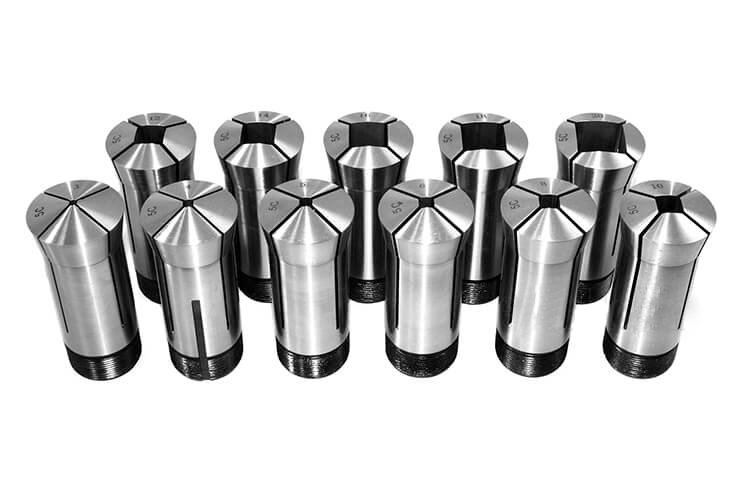

Spannzangensatz mit 11 5C Spannzangen. Spannquerschnitt: vierkant 3 - 4 - 5 - 6 - 8 - 10 - 12 - 14 -16 - 18 - 20 mm Rundlaufgenauigkeit: 0,012 mm. Härte HRC: 55 - 60.

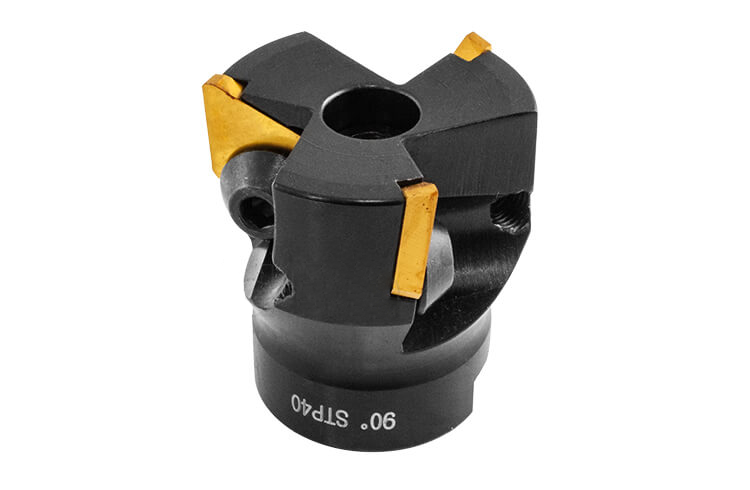

Eckfräser mit 3 Schneidplatten (TPG322) für Kombi-Aufsteck-Fräsdorn. Inklusive Schneidplatten, Schrauben und Schlüssel. Durchmesser: 40 mm Bohrung: 16 mm

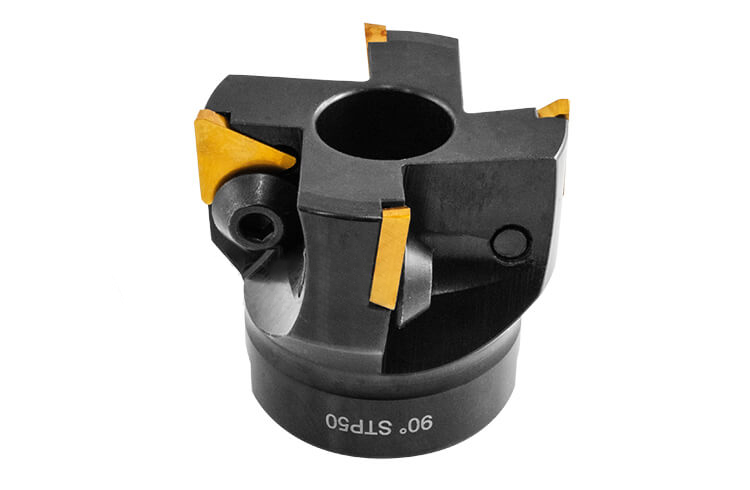

Eckfräser mit 4 Schneidplatten (TPG322) für Kombi-Aufsteck-Fräsdorn. Inklusive Schneidplatten, Schrauben und Schlüssel. Durchmesser: 50 mm Bohrung: 22 mm

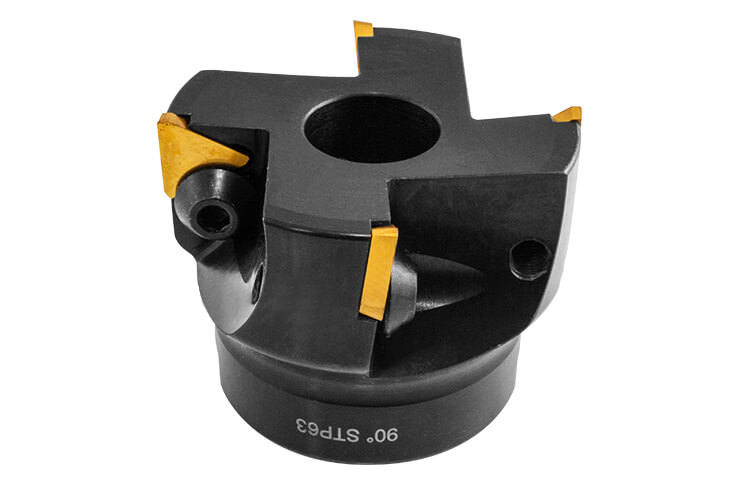

Eckfräser mit 4 Schneidplatten (TPG322) für Kombi-Aufsteck-Fräsdorn. Inklusive Schneidplatten, Schrauben und Schlüssel. Durchmesser: 63 mm Bohrung: 27 mm

Aufnahme für Ausdrehkopf 50 mm, mit 1-1/2"-18 Gewinde. Aufnahme: ISO40 / M16

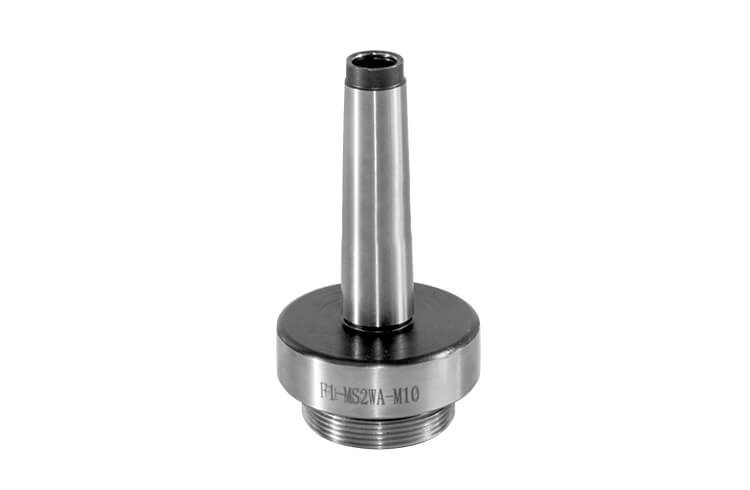

Aufnahme für Ausdrehkopf 50 mm, mit 1-1/2"-18 Gewinde. Aufnahme: MK2 / M10

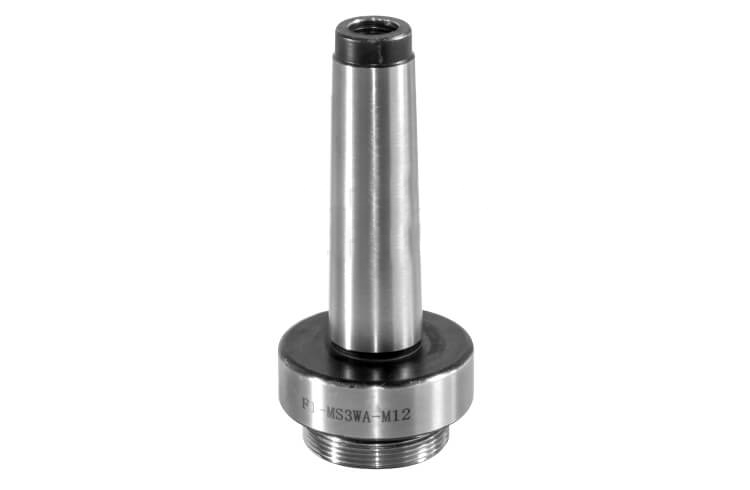

Aufnahme für Ausdrehkopf 50 mm, mit 1-1/2"-18 Gewinde. Aufnahme: MK3 / M12

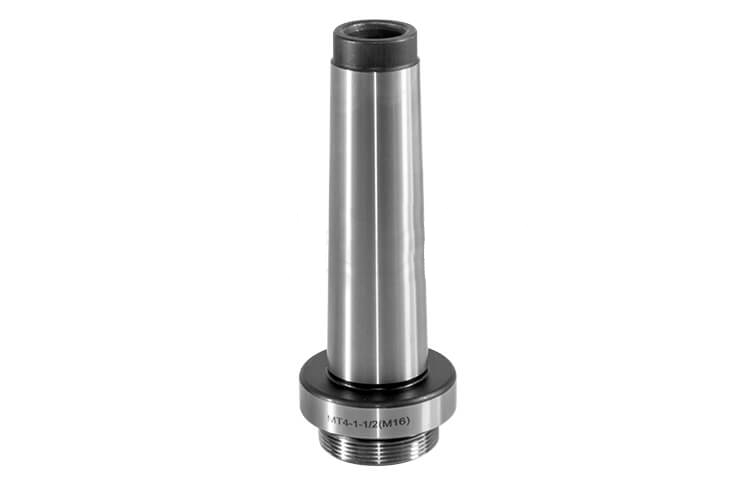

Aufnahme für Ausdrehkopf 50 mm, mit 1-1/2"-18 Gewinde. Aufnahme: MK4 / M16

Aufnahme für Ausdrehkopf 50 mm, mit 1-1/2"-18 Gewinde. Aufnahme: MK3 / M12

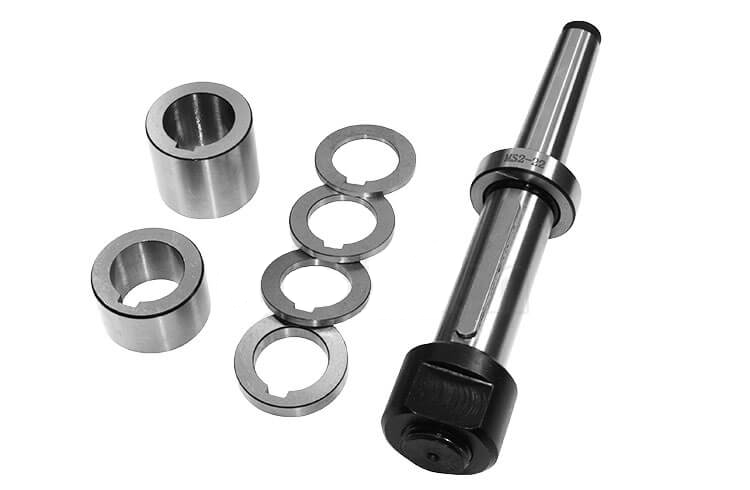

Gehärtet und geschliffen, mit Fräsdornringen, Passfeder und Anzugsmutter. MK2/M10 - Werkzeugaufnahme: Länge 62 mm - Fräsdornringe, Breite: 2, 3, 3, 6, 20, 30 mm MK3/M12 - Werkzeugaufnahme: Länge 40 mm - Fräsdornringe, Breite: 2, 3, 6, 10, 15 mm Abb. zeigt den 22 mm / MK2 Fräsdorn.

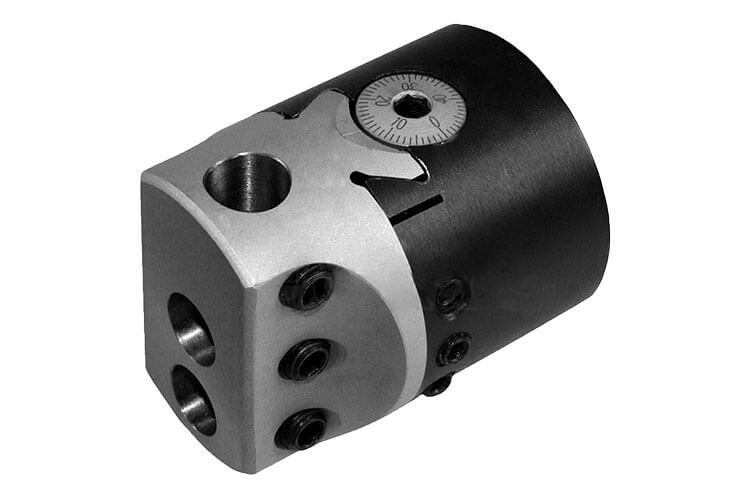

Durch die unterschiedliche Anordnung der 3 Bohrungen für die Werkzeugaufnahme ist der Ausdrehkopf das ideale Werkzeug für Ausdreharbeiten im mittleren Durchmesserbereich. 1-1/2"-18 Gewinde für Aufnahme, Zustellung 0,01 mm, Schwalbenschwanzführung feststellbar. Technische Informationen hier.

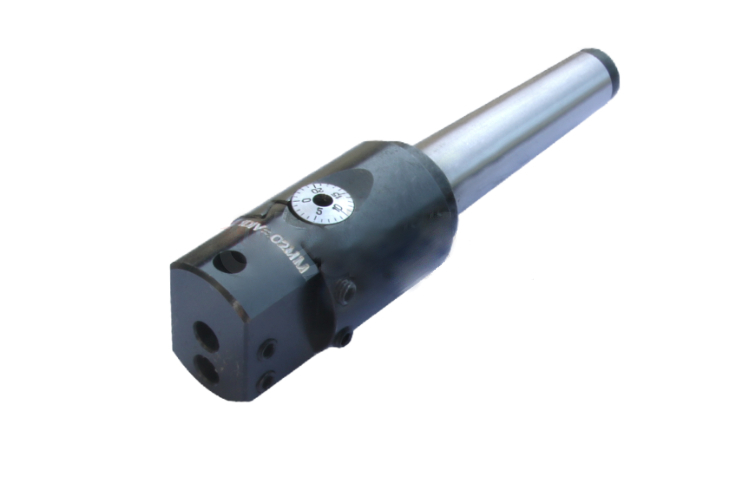

Kopfdurchmesser 30 mm, Kopfhöhe ca. 53 mm, geschraubte Aufnahme MK2 x M10, Verstellweg ca. 13 mm, Zustellung 0,02 mm, 3 Bohrstahlaufnahmen 6 mm (2x unten, 1x seitlich), Schwalbenschwanzführung nach- und feststellbar.

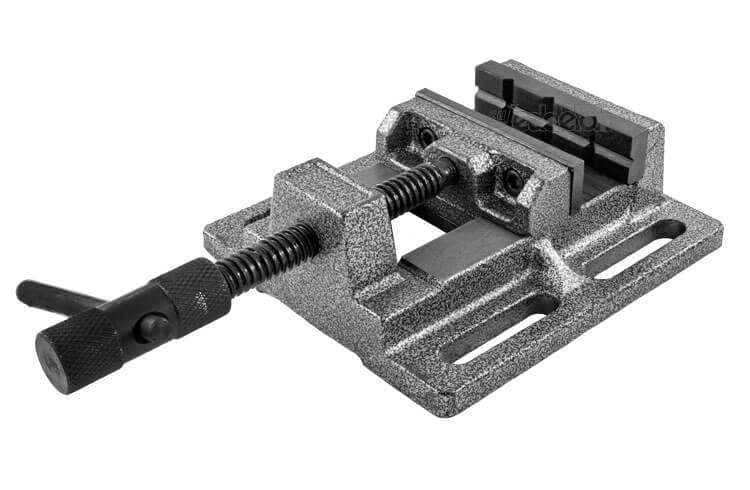

Stahlguss mit plangefrästen Führungen. - Spindel mit Trapezgewinde - Führung nachstellbar - geschraubte Spannbacken mit Prismen - Hammerschlag-Lackierung Abmessungen der Schraubstöcke hier.

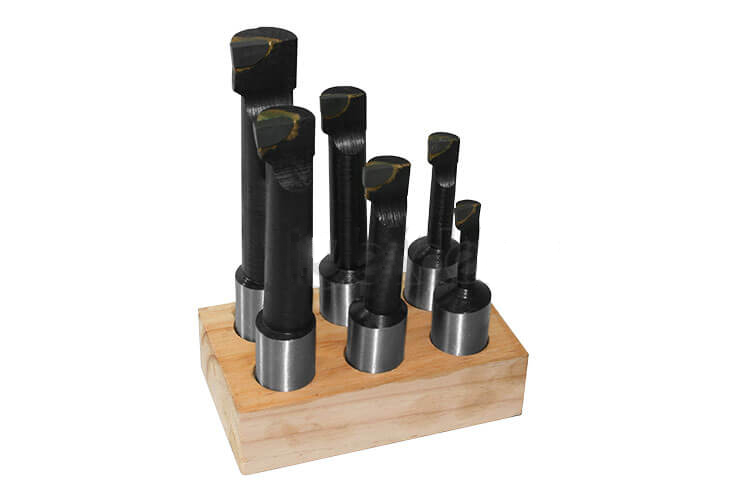

6-teiliger hartmetallbestückter (P20) Bohrstangen Set. Schaft: 25 mm

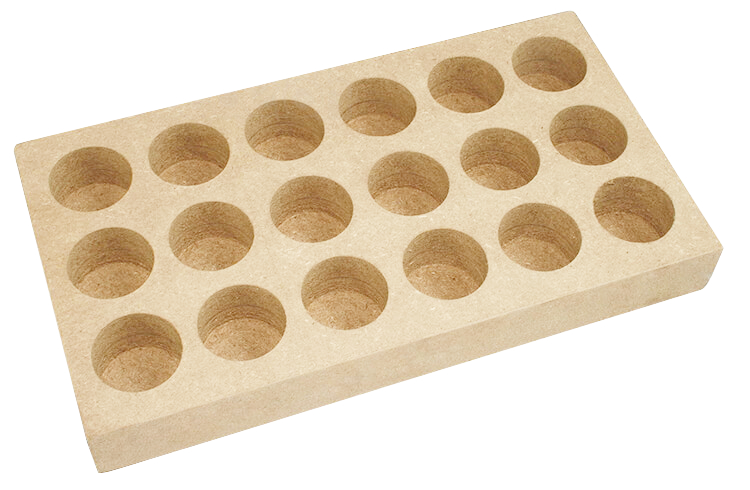

Bord aus Pressspan passend für 18 ER32 Spannzangen. Abmessungen: (B x T x H) 250 x 138 x 30 mm, Bohrungsdurchmesser: 32,5 mm

Mit M12 Anzugsgewinde

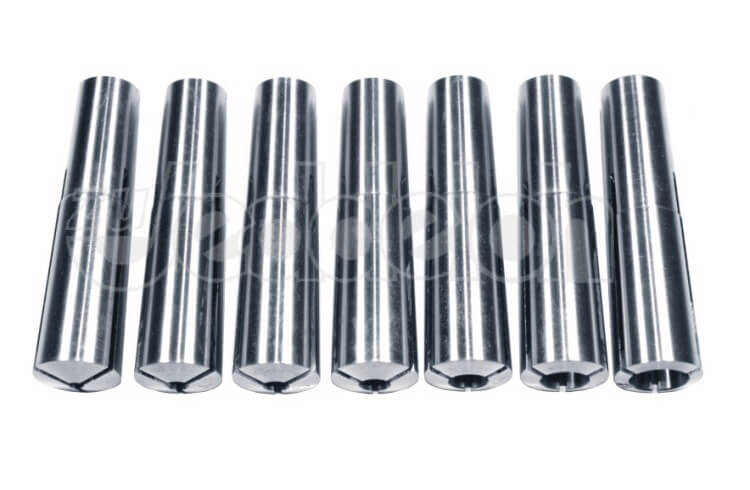

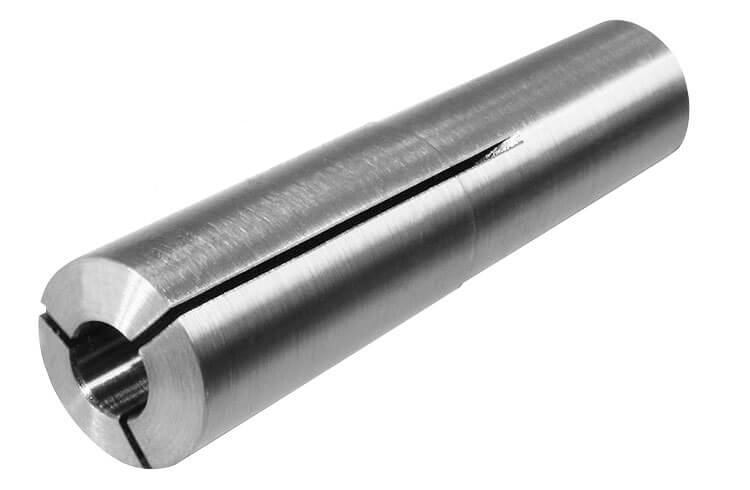

7 Spannzangen für MK2: 3, 4, 5, 6, 8, 10 und 12 mm, M10 Anzugsgewinde. 10 Spannzangen für MK3: 3, 4, 5, 6, 8, 10, 12, 14, 16 und 18 mm, M12 Anzugsgewinde. Symbolfoto.
