Werkbank Organizer

Abdeckkappe für Eckwinkel 40 mm Material: Kunststoff Passend für Winkel 8981007

Die abgerundeten Kanten der Endkappen haben neben der besseren Optik auch den großen Vorteil, dass die scharfen Profilkanten abgedeckt werden.

Die Dorne sind für viele Werkzeuge verwendbar, in vertikaler Lage auch als Spulenhalter. Die zweite Scheibe kann, muss aber nicht mit montiert werden, sie dient nur als Abrutschsicherung. Material: Aluminium Materialabmessung: Ø 6 x 41 mm Lieferumfang: 5 Aufnahmedorn/Hülse 5 Zylinderkopfschraube M4x50 / V2A 5 T-Nutensteine Nut8/M8 10 Scheiben 4,3 x 9 mm / V2A 1 Winkelschraubendreher 3 mm

Die Ablage ist für größeres Werkzeug oder Material geeignet und ermöglicht weiterhin eine Bestückung mit Einsatzboxen in den unterschiedlichsten Größen. Die Ablage kann direkt auf die Werkbank (vier Füße) gestellt werden oder direkt auf eine Traverse des Werkbank Organizer montiert werden. Die Anbauteile dafür, sind im Lieferumfang enthalten. Die Abmessungen der Fläche ist für unsere Einsatzboxen optimiert (siehe Anwendungsbeispiel), diese finden Sie hier. Für die optimale Nutzung der Fläche sollte die Summe der Größennummern von der Einsatzboxen die Zahl 6 ergeben (siehe Aufteilungsbeispiel) Lieferung erfolgt in unmontierten Zustand mit folgenden Teilen: - 2x Aluprofile 20x20 Nut 5, 107 mm (A) - 2x Aluprofile 20x20 Nut 5, 363 mm (B) - 4x 89810370 Automatikverbinder - 1x Alublech/satiniert 335 x 119 x 1,5 mm - 4x 89970031 Nutsteine Nut 5 x M4 - 2x Flachkopfschrauben M4x30 - 4x 89810150 Kappen - 6x Klemmteile (grau) 20 mm - 4x Füße (schwarz) 20 mm 1x Winkelschraubendreher T20 1x Winkelschraubendreher SW4 mm 1x Montageanleitung

Ablageschale für Werkzeug und Material. Durch drei Kunststoffclips ist die Ablageschale mit einem Handgriff an eine Traverse ab 250 mm de- und montierbar. Bei der Anwendung auf der Werkbank, verhindern Füße auf der Unterseite der Ablageschale einen direkten Kontakt mit der Werkbank. Hinweis: Die Verwendung an Anbaumodule ist nur möglich, wenn diese ohne Automatik-Verbinder befestigt sind. Material: Aluminium 1,5 mm Maße: innen: 107x 113 x 40 mm Lieferumfang: 1x Ablageschale

Ablageschale für Werkzeug und Material. Durch drei Kunststoffclips ist die Ablageschale mit einem Handgriff an eine Traverse ab 250 mm de- und montierbar. Bei der Anwendung auf der Werkbank, verhindern Füße auf der Unterseite der Ablageschale einen direkten Kontakt mit der Werkbank. Hinweis: Die Verwendung an Traversen TF250... ist nur möglich, wenn diese ohne Automatik-Verbinder befestigt sind. Material: Aluminium 1,5 mm Maße: innen: 242x 113 x 40 mm Lieferumfang: 1x Ablageschale

Anbaumodul aus Aluminium mit einem gefrästen Langloch mit 10 mm Breite, für die Montage an eine Traverse. Mit unserem speziellen Zubehör für Module ist dieses Modul funktionell erweiterbar. Geeignet für: speziell für Feilen, Schraubendreher, Zangen, Kleinwerkzeuge usw. Ein stirnseitiges M8 Gewinde ermöglicht die Verwendung des Anbausatzes 89819102 Lieferumfang: 1x Aluprofil 40 x 40 x 130 mm / Nut8 1x Endkappe 40 x 40 Für die Verbindung zwischen dem Anbaumodul und der Traverse stehen zwei Anbausätze zur Verfügung: Der Anbausatz 89819101 mit 2 Automatikverbinder und der Anbausatz 89819102 mit einem Verbindungsblock. Die direkte Befestigung an der vertikalen Säule der Basis ist auch mit einem Winkel an Stelle der genannten Anbausätze möglich.

Anbaumodul aus Aluminium mit 6 gefrästen Bohrungen, Ø 12 mm für die Montage an eine Traverse. Mit unserem speziellen Zubehör für Module ist dieses Modul funktionell erweiterbar. Geeignet für: Handstücke, Justierzangen, Schraubendreher, Kleinwerkzeuge usw. Ein stirnseitiges M8 Gewinde ermöglicht die Verwendung des Anbausatzes 89819102 Lieferumfang: 1x Aluprofil 40 x 40 x 130 mm / Nut8 1x Endkappe 40 x 40 Für die Verbindung zwischen dem Anbaumodul und der Traverse stehen zwei Anbausätze zur Verfügung: Der Anbausatz 89819101 mit 2 Automatikverbinder und der Anbausatz 89819102 mit einem Verbindungsblock. Die direkte Befestigung an der vertikalen Säule der Basis ist auch mit einem Winkel an Stelle der genannten Anbausätze möglich.

Anbaumodul aus Aluminium mit 6 gefrästen Bohrungen, Ø 18 mm für die Montage an eine Traverse. Mit unserem speziellen Zubehör für Module ist dieses Modul funktionell erweiterbar. Geeignet für: Zangen mit großen Griffquerschnitt wie Parallelzangen, Schraubendreher, Kleinwerkzeuge usw. Ein stirnseitiges M8 Gewinde ermöglicht die Verwendung des Anbausatzes 89819102 Lieferumfang: 1x Aluprofil 40 x 40 x 130 mm / Nut8 1x Endkappe 40 x 40 Für die Verbindung zwischen dem Anbaumodul und der Traverse stehen zwei Anbausätze zur Verfügung: Der Anbausatz 89819101 mit 2 Automatikverbinder und der Anbausatz 89819102 mit einem Verbindungsblock. Die direkte Befestigung an der vertikalen Säule der Basis ist auch mit einem Winkel an Stelle der genannten Anbausätze möglich.

Anbaumodul aus Aluminium mit 12 gefrästen Bohrungen, Ø 12 mm für die Montage an eine Traverse. Mit unserem speziellen Zubehör für Module ist dieses Modul funktionell erweiterbar. Geeignet für: Handstücke, Justierzangen, Schraubendreher, Kleinwerkzeuge usw. Die Verbindung zwischen diesem Anbaumodul und der Traverse ist nur mit dem Automatikverbindersatz (89819101) möglich. Lieferumfang: 1x Aluprofil 80 x 40 x 130 mm / Nut8 1x Endkappe 80 x 40

Anbaumodul aus Aluminium mit 12 gefrästen Bohrungen mit Ø 12 mm und 5 mit Ø 18 mm, für die Montage an eine Traverse. Mit unserem speziellen Zubehör für Module ist dieses Modul funktionell erweiterbar. Geeignet für: Handstücke, Justierzangen, Schraubendreher, Kleinwerkzeuge, usw. Die Verbindung zwischen diesem Anbaumodul und der Traverse ist nur mit dem Automatikverbindersatz (89819101) möglich. Lieferumfang: 1x Aluprofil 80 x 40 x 130 mm / Nut8 1x Endkappe 80 x 40

Spezieller Verbindungssatz für das Verbinden der Anbaumodule 40x40 mm und 80x40 mm an die Traversen des Werkbank Organizers. Lieferumfang: 2 Automatikverbinder inkl. Schrauben 2 Schraubenabdeckungen 2 T-Nutsteine Nut8/M6 2 Winkelschraubendreher 5 mm und 6 mm - I-kompatibel - Nut 8

Spezieller Anbausatz für das Verbinden der Anbaumodule mit einem Querschnitt 40x40mm an die Traversen des Werkbank Organizers. Das Anbaumodul muss für die Anbringung an einer Stirnseite eine M8 Gewindebohrung haben. Lieferumfang: 1 Verbindungsblock 40x40x13 mm 1 Flachkopfschraube M8x20 V2A 2 Zylinderkopfschrauben M5x16 2 T-Nutsteine Nut8/M5 1 Winkelschraubendreher 4 mm 1 Winkelschraubendreher 5 mm - I-kompatibel - Nut 8

Die Aufnahme garantiert eine sichere Verwahrung von einem oder zwei Sägebögen. Die Aufnahme wird an die Unterseite eines Moduls oder einer Traverse in der Nut montiert, zum Benutzer ausgerichtet und mittels Rändelschraube fixiert. Der Sägebogen wird mit dem Bogenrücken horizontal in die Nut eingeführt und dann nach unten geschwenkt. Der Sägebogen kann somit nicht mehr aus der Halterung fallen. Die Entnahme erfolgt in umgekehrter Reihenfolge. Material: Aluprofil 40x40x100 mm Lieferumfang: 1x Aluprofil 1x Rändelschraube M6x40 V2A 1x T-Nutenstein Nut8/M6 2x Endkappen 3D-Druck / vormontiert 1x Distanzbuchse 3D-Druck

Der Aufnahmedorn ist sehr gut geeignet für die Aufnahme schwerer Werkzeuge wie z. B. Hämmer. Die Eindrehung am vorderen Ende wirkt einem Abrutschen entgegen, das eine höhere Packungsdichte erlaubt. Durch das Einstecken eines Winkelschraubendrehers in die Bohrung kann ist ein festsitzender Dorn leicht zu lösen. Material: Aluminium Materialabmessung: Ø 14 x 128 mm Lieferumfang: 1 Aufnahmedorn 1 T-Nutenstein Nut8/M8 1 Scheibe 8x24 V2A

Der Aufnahmedorn ist sehr gut geeignet für die Aufnahme sehr schwerer Werkzeuge wie z. B. Hämmer. Durch das Einstecken eines Winkelschraubendrehers in die Bohrung ist ein festsitzender Dorn leicht zu lösen. Material: Aluminium Materialabmessung: Ø 14 x 92 mm Lieferumfang: 1 Aufnahmedorn 1 T-Nutenstein Nut8/M8 1 Scheibe 8x24 V2A

Der Ausleger für ein Hängemotor wird mittels stabiler und verstärkter Winkel an die Säule A des Werkbank Organizer montiert. Der Gleiter mit Karabinerhaken ist durch zwei Nutsteine in der Nut fixierbar. Durch Das Lösen der Verschraubung der Winkelverbindung lässt sich die Länge des Auslegerarmes verstellen. Der Aufhängepunkt zwischen Oberseite Werkbank und Karabiner beträgt 960 mm. Lieferumfang 1x Aluprofil 40 x 40, Nut 8, Länge 800 mm 2x Eckwinkel 28 Nut 8/10 1x Kunststoffgleiter mit Karabinerhaken 2x Kappen 28 2x Kappen 40x40 mm 2x Gewindestifte M6x10 8x Flachkopfschraube, V2A, M6x16 10 T-Nutsteine Nut8/M6 1x Innensechskantschlüssel 3 mm 1x Innensechskantschlüssel 4 mm

Der Messschieberhalter wird mit dem auf der Rückseite befindlichen Clip in die Nut des Profil eingehängt und durch Drücken nach unten in das Profil eingerastet. Der Halter passt für alle bekannten und gängigen 150 mm Messschiebermodelle. Ein Fach am unteren Ende des Halters kann eine Knopfzelle von Typ LR44 als Reservebatterie aufnehmen. Material: Kunststoff / 3D-Druck Aufhängung: Für Nut 8 mm Lieferumfang: Messschieberhalter

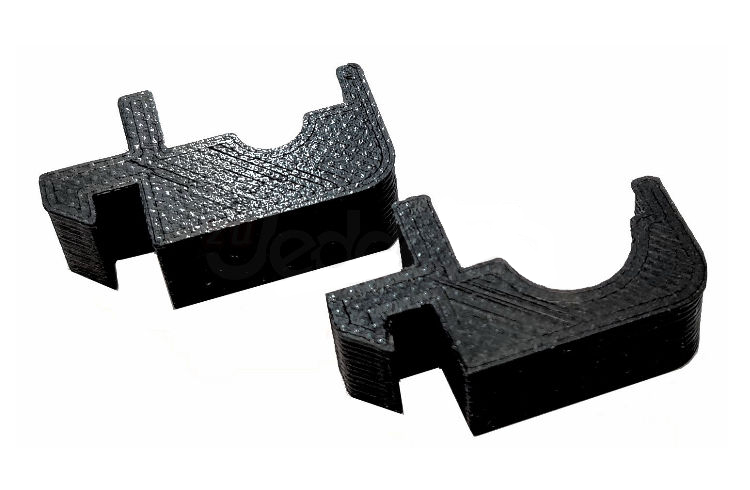

Zweiteiliger verschiebbarer Clip für das sichere Aufhängen einer Mikrometerschraube. Der Clip ist optimiert für ein Mikrometer mit folgenden Abmessungen: Messspindel Ø 6 - 7 mm, Ratsche/Kupplung Ø 11 - 12 mm, wie unser Artikel mit der Best.-Nr. 89110260. Material: Kunststoff / 3D-Druck Aufhängung: Für Nut 8 mm Lieferumfang: 2-teiliger Clip für Mikrometerschraube

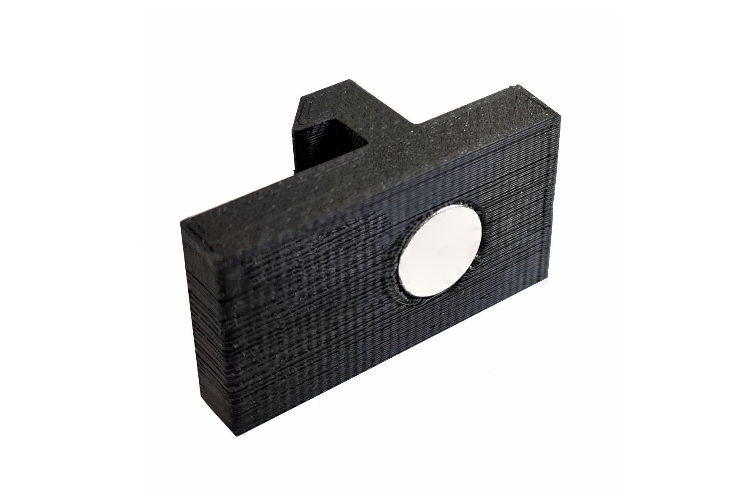

Magnethalter mit kräftigen Neodymmagneten. Der Halter wird in die Profilnut eingehängt und durch Drücken nach unten in das Profil eingerastet. Der Halter eignet sich für alle magnetischen Stahlmessstäbe, Lineale und Kleinwerkzeuge.

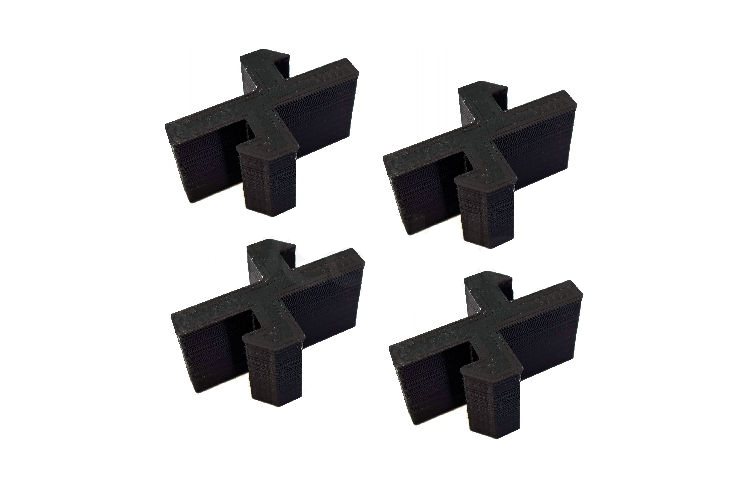

Die Modulverbinder verbinden und erweitern Module und Traversen durch das verbinden der jeweils gegenüberliegenden Nuten. Es sollten für Module mit Profil 40x40 mm ca. alle 100 mm 1 Modulverbinder gesetzt werden, bei einem Profil 80x40 mm ca. alle 60 mm. Bei Belastung durch schwere Werkzeuge, die Anzahl der Modulverbinder erhöhen. Material: Kunststoff / 3D-Druck Aufhängung: Für Nut 8 mm Lieferumfang: 4 Modulverbinder

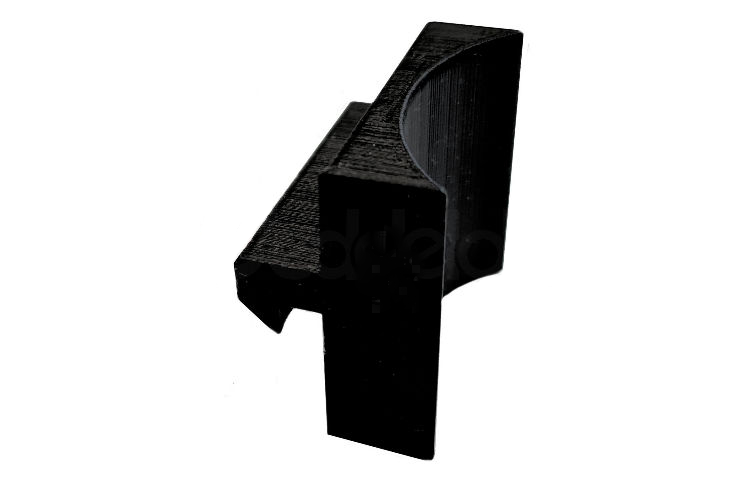

Clip zum die Verbinden eines runden Teil mit der Nut des Aluminiumprofil. Der Clip hat einen konkaven Radius der mittels eines geeigneten Klebers (z.B. UHU schnellfest) mit der runden Oberfläche de Objekt verklebt wird. Mit dem Clip kann das Objekt dann direkt auf der Werkbank verwendet werden oder in die Nut einer Traverse oder Moduls eingehängt werden. Material: Kunststoff / 3D-Druck Aufhängung: Für Nut 8 mm Lieferumfang: 1 Clip

Schenkellänge: 40x40 mm Material: Zinkdruckguss
